SJD-CS+系列電動機智能監控器

一、產品概述

    SJD-CS+系列電動機智能監控器是對電動機運行過程中的各種運行狀況的詳細信息進行采集跟蹤，通過對故障報警，保護動作（保護脫扣），以及動作延時時間的設定來實現及時準確的保護，保證生產的安全。同時經通訊，可以對電動機運行狀況的詳細信息在上位機上進行實時監測，并經計算機數據處理提供管理信息。在設備可能產生重大故障前，越限報警可及時提醒管理人員進行處理，避免了不必要的停機而對正常生產造成影響，很好地保證設備運行的有效性。當電動機運行參數達到預置的預警值時，保護裝置僅進行預警，不觸發脫扣；但當電流值達到預置的脫扣值時，保護裝置進入脫扣觸發延時。在預置脫扣延時時間內若設備恢復正常運行，則取消脫扣執行；而如果超過延時時限，則保護裝置發出脫扣信號，驅動執行元件動作，停止電動機運行。在電動機控制裝置實現各項保護功能的同時，各種保護信息也由裝置生成并經通信接口上送至計算機管理系統。

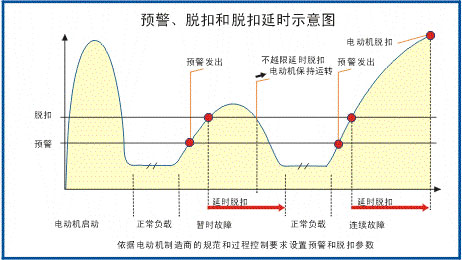

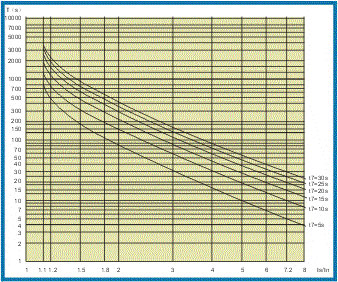

     熱過載曲線圖                                    預警、脫扣曲線圖
SJD-CS+系列電動機智能監控器（以下簡稱：監控器）。是我公司在多年研制生產電機保護產品經驗的積累和現代高科技的結晶。核心部件采用國外新型的單片微機，它具有抗干擾能力強、工作穩定可靠、精度高、保護參數設定簡單方便和數字化、智能化、網絡化等特點。可滿足更高層次用戶的要求。它適用于冶金、化工建材、紡織、電力等工業電動機及三相電力饋電系統，作過載、輕載、缺相、過壓、欠壓、堵轉短路、漏電、及三相電路不平衡保護和多方啟停控制。SJD-CS+系列電動機智能監控器具有 RS-485 遠程通訊接口支持 MODBUS-RTU、協議和4～20mA模擬量輸出接口，方便的和PLC、DCS及后臺機組成網絡系統。通過后臺機對現場設備進行操控、運行狀態監視和歷史數據查詢。

  面板示意圖

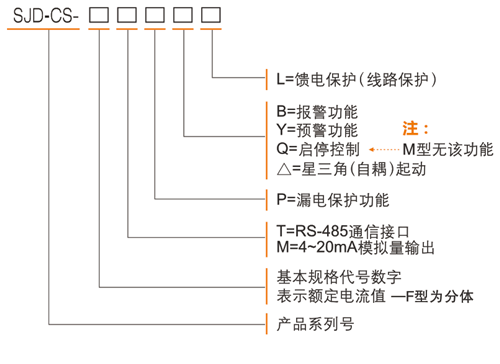

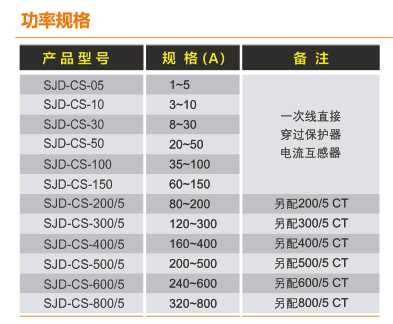

二、型號說明

三、功能和特征

SJD-CS+系列電動機智能監控器具有過載保護、輕載保護、斷相保護、堵轉保護、欠電壓保護、漏電 （接地）保護、啟動超時保護及三相電路不平衡保護；
監控器具有過電流反時限延時保護功能；具有啟動延時功能，避開啟動大電流，它和過電流動作時間分開；
監控器具有數字表功能，能顯示 A. B. C. 三相工作電流、電壓、漏電電流和故障信息；具有預警（熱容量80%）、報警和故障 記憶功能；具有 4～20mA 模擬量輸出接口；
監控器具有 RS-485遠程通訊接口，方便的和上位機組成網絡保護監控系統。通過上位機對監控器保護參數進行修改、運行狀態監控和啟停操作歷史數據查詢。
監控器具有過載保護、輕載保護、斷相保護、堵轉保護、欠電壓保護、漏電 （接地）保護、啟動超時保護及三相電路不平衡保護；
監控器具有過電流反時限延時保護功能；
監控器具有啟動延時功能，避開啟動大電流，它和過電流動作時間分開；
監控器具有數字表功能，能顯示 A. B. C. 三相工作電流、電壓、漏電電流和故障信息；具有預警（熱容量80%）、報警和故障 記憶功能；具有 4～20mA 模擬量輸出接口；
監控器具有 RS-485遠程通訊接口，方便的和上位機組成網絡保護監控系統。通過上位機對監控器保護參數進行修改、運行狀態監控和啟停操作歷史數據查詢。


SJD-CS+系列電動機智能監控器

功能和特征

SJD-CS+系列電動機智能監控器具有過載保護、輕載保護、斷相保護、堵轉保護、欠電壓保護、漏電 （接地）保護、啟動超時保護及三相電路不平衡保護；
監控器具有過電流反時限延時保護功能；具有啟動延時功能，避開啟動大電流，它和過電流動作時間分開；
監控器具有數字表功能，能顯示 A. B. C. 三相工作電流、電壓、漏電電流和故障信息；具有預警（熱容量80%）、報警和故障 記憶功能；具有 4～20mA 模擬量輸出接口；
監控器具有 RS-485遠程通訊接口，方便的和上位機組成網絡保護監控系統。通過上位機對監控器保護參數進行修改、運行狀態監控和啟停操作歷史數據查詢。
監控器具有過載保護、輕載保護、斷相保護、堵轉保護、欠電壓保護、漏電 （接地）保護、啟動超時保護及三相電路不平衡保護；
監控器具有過電流反時限延時保護功能；
監控器具有啟動延時功能，避開啟動大電流，它和過電流動作時間分開；
監控器具有數字表功能，能顯示 A. B. C. 三相工作電流、電壓、漏電電流和故障信息；具有預警（熱容量80%）、報警和故障 記憶功能；具有 4～20mA 模擬量輸出接口；
監控器具有 RS-485遠程通訊接口，方便的和上位機組成網絡保護監控系統。通過上位機對監控器保護參數進行修改、運行狀態監控和啟停操作歷史數據查詢。

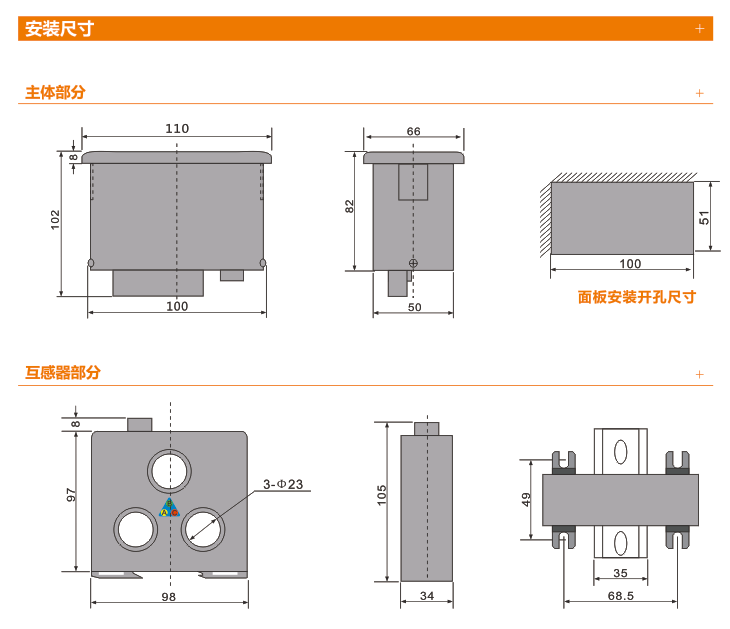

SJD-CS+系列電動機智能監控器型號說明
