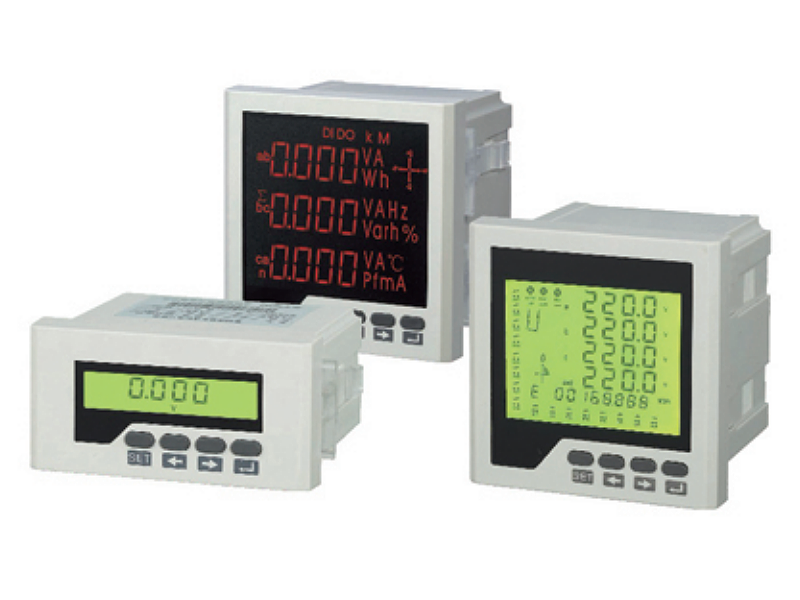

性能特點

高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等電參量

正反向有功/無功電能計量

分時電能計量、分時電能定時抄表

測量三相電壓、三相電流的總諧波畸變率(THD)，2-31次奇次諧波分量

提供數碼管或液晶顯示，本地?cái)?shù)據查詢

菜單直觀，按鍵操作簡單

電流、電壓變比可編程

提供多回路的漏電流監控

提供多回路控制節點，可用于報警、跳閘等控制

支持消防聯動，遠程切斷故障回路

支持RS-485通訊，Modbus-RTU協議

支持開關量輸入、開關量輸出、模擬量變送輸出、電能脈沖輸出

安裝方便，接線簡單，工程量小

寬范圍交直流通用電源：AC/DC 80V~270V

可完成SCADA、PLC中多種通訊軟件的組網

測量精度

電壓　　　　　　0.5級

電流　　　　　　0.5級

有功功率　　　　　　0.5級

無功功率　　　　　　0.5級

功率因數　　　　　　0.5級

頻率　　　　　　±0.02Hz

有功電能　　　　0.5S級或0.2S級

無功電能　　　　1級或2級

信號輸入

接線方式　　　　　　　三相四線、三相三線

額定電壓　　　　　　　AC 57.7V、AC 100V、AC 220V、AC 380V

額定電流　　　　　　　AC 1A、AC 5A

過負載　　　　　　　　電壓：1.2倍(持續)，2倍/1秒(瞬時)

　　　　　　　　　　　電流：1.2倍(持續)，10倍/5秒(瞬時)

功耗　　　　　　　　　電壓：<1VA/相，電流：<0.4VA/相

阻抗　　　　　　　　　電壓：>300kΩ，電流：<20mΩ

頻率　　　　　　　　　45~65Hz

輔助電源

工作范圍　　　　　　AC/DC：80V~270V

功耗　　　　　　　　　　　　<4VA

功能模塊

通訊接口　　　　　　　　　支持1路RS-485通訊，Modbus-RTU協議

　　　　　　　　　　　　　　　　　　　波特率：1200~9600bps，默認2400 bps

開關量輸入　　　　　　　　支持4路干結點輸入

開關量輸出　　　　　　　　支持3路繼電器輸出，容量：AC 250V/5A，DC 30V/5A

變送輸出　　　　　　　　　支持1路模擬量輸出：0/4~20mA或0~5/10V

電能脈沖輸出　　　　　　　支持2路電能脈沖輸出，常數：8000imp/KWh(Kvarh)

環境

工作溫度　　　　　　　　　　-10℃~+55℃

存儲溫度　　　　　　　-25℃~+70℃

相對濕度　　　　　　　≤93%，無腐蝕性氣體場所

海拔　　　　　　　　　≤2500m

安全

絕緣電阻　　　　　　　>100MΩ

交流耐壓　　　　　　　AC 2KV

電磁兼容性能

靜電放電　　　　　　　4級

電快速瞬變脈沖群　　　4級

浪涌(沖擊)　　　　　　　　　4級

外形尺寸

面框尺寸　　　　　　120×120；80×80；96×48；96×96；72×72；48×48；120x60；160x80

開孔尺寸(mm　)　　　　　111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
