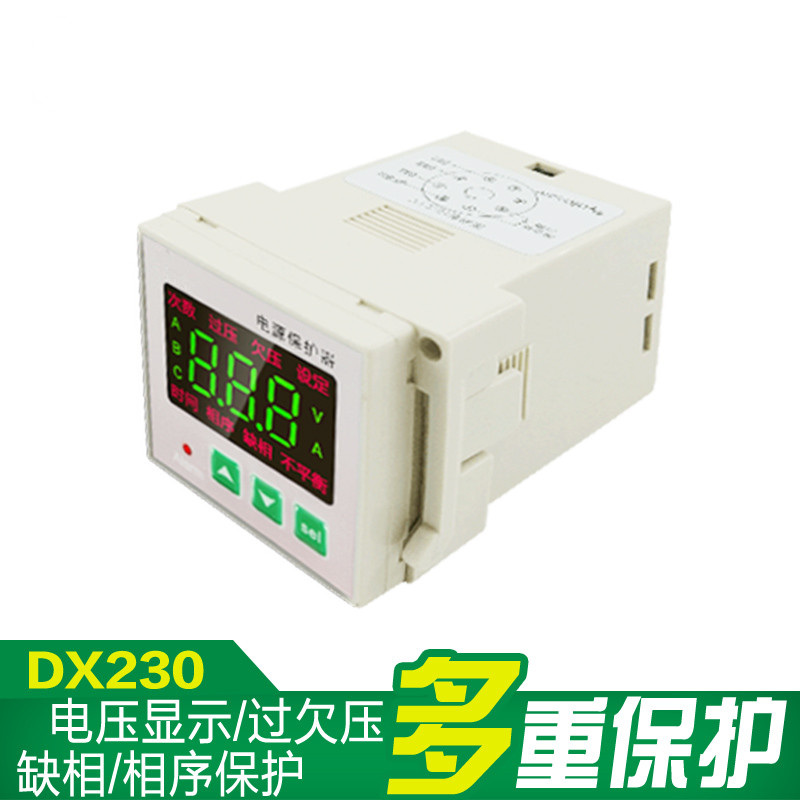

DX230電源保護器

一、產品概述

DX230電源保護器是一種智能型電源保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護和相序保護功能于一體，中文液晶顯示，具有操作簡便、體積小巧、可靠性高等特點。DX230電源保護器可廣泛應用于各種低壓電器控制系統，替代傳統的相序繼電器和過欠壓保護器。

二、主要功能
1. 1. 電壓顯示 ● 過欠壓保護
  2. 缺相保護 ● 相序保護
三、主要技術參數

參數	型號
電源電壓	三相 280V ～ 450V AC
電壓測量精度	± 1%
輸出觸點容量	2A/250VAC
工作環境	溫度 -20 ℃～ 70 ℃，濕度 <85% ，無凝露

四、操作指南

顯示功能

在正常顯示時，液晶顯示屏中間顯示的是當前的電源電壓值 (AB 相之間的電壓 ) 。

告警功能

當發生電源過欠壓、缺相、錯相等故障時，液晶顯示屏閃爍顯示 “過壓”、“欠壓”、“缺相”、“錯相”等字樣，繼電器輸出觸點斷開，同時發出聲光報警，可按任意鍵消除告警音。

設置過欠壓值

按住 “ Sel ”鍵 2 秒，液晶顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ”或“▼ ”鍵改變過電壓設定值（“▲”鍵增 1V ，“▼”鍵減 1V ，按住不放超過 0.5 秒則快速增減）。再按一次“ Sel ”鍵可按同樣方法設置欠電壓值，完成后再按“ Sel ”鍵退出設置狀態。 ( 注：過欠壓值也可用內部參數 F11 和 F12 設置，效果是一樣的。 )

過壓值設到最大會顯示 “ OFF ”，表示關閉過壓告警功能；欠壓值設到最小會顯示“ OFF ”，表示關閉欠壓告警功能。

內部參數設置

在顯示電壓狀態，長按 “▲ ”鍵 5 秒，可進入?yún)?shù)設置狀態，這時顯示器上顯示“ Fxx ”，其中 xx 是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“ Sel ”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“ Sel ”鍵，回到顯示參數代碼狀態。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
電壓設定類	F11	過電壓設定值	200 – 500 OFF	437	V	當電壓≥437V時產生告警，≤435V時恢復；當電壓≤304V時產生欠壓告警，≥306V時恢復。“OFF”表示關閉過壓或欠壓告警功能
	F12	欠電壓設定值	OFF 150 – 380	304	V
	F13	過欠壓恢復回差	1 – 20	2	V
動作時間設定類	F21	過欠壓動作時間	0.1 – 20	5.0	秒	各類故障需要持續設定的時間才會產生作用。缺相或錯相動作時間設定“OFF”表示關閉缺相或錯相告警功能
	F22	缺相動作時間	0.1 – 20 OFF	3.0	秒
	F23	錯相動作時間	0.1 – 20 OFF	2.0	秒
其他	F90-F98		廠家保留
其他	End	退出設置	—

五、接線圖

接線圖注：

繼電器輸出在儀表正常工作時閉合，在儀表失電或故障保護狀態時斷開。
AB 相是儀表的工作電源，儀表工作時顯示的電壓和過欠壓保護都是基于 AB 相電壓，如果 A 相或 B 相缺相，則儀表不顯示，繼電器輸出斷開。
