DX340系列電源保護器/相序繼電器/過欠壓保護器

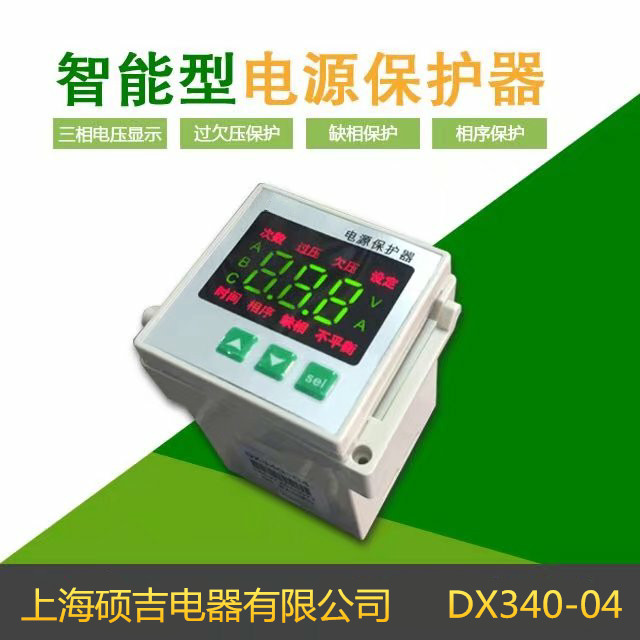

一、產品概述 DX340系列電源保護器 是一種智能型電源保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護和相序保護功能于一體，中文顯示，具有操作簡便、體積小巧、可靠性高等特點。 DX340系列電源保護器 可廣泛應用于各種低壓電器控制系統，替代傳統的相序繼電器和過欠壓保護器。

二、技術特性

• 三相電壓顯示 ● 過欠壓保護
• 缺相保護 ● 相序保護

三、主要技術指標

四、操作指南

• 顯示功能

在正常顯示時，顯示屏中間顯示的是當前的電源相電壓的平均值。按“ Sel ”鍵可以切換顯示 A 、 B 、 C 三相電壓。

• 告警功能

當發生電源過欠壓、三相不平衡、缺相、相序等故障時，顯示屏閃爍顯示“過壓”、“欠壓”、“不平衡”、“缺相”、“相序”等字樣，繼電器輸出觸點斷開，同時發出聲光報警，可按任意鍵消除告警音。

• 設置過欠壓值

按住“ Sel ”鍵 2 秒，顯示屏上顯示“過壓”和“設定”字樣，這時用“▲ ”或“▼ ”鍵改變過電壓設定值（“▲”鍵增 1V ，“▼”鍵減 1V ，按住不放超過 0.5 秒則快速增減）。再按一次“ Sel ”鍵可按同樣方法設置欠電壓值，完成后再按“ Sel ”鍵退出設置狀態。   過壓值設到最大會顯示“ OFF ”，表示關閉過壓告警功能；欠壓值設到最小會顯示“ OFF ”，表示關閉欠壓告警功能。過欠壓值也可用內部參數 F11 和 F12 設置。

• 內部參數設置

在顯示電壓狀態，長按“▲ ”鍵 5 秒，可進入?yún)?shù)設置狀態，這時顯示屏上顯示“ Fxx ”，其中 xx 是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“ Sel ”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“ Sel ”鍵，回到顯示參數代碼狀態。   內部參數代碼如下表所示：

五、接線圖 接線圖

• 繼電器輸出在儀表正常工作時閉合，在儀表失電或故障保護狀態時斷開。
• C相缺相時，按 F22 的設定時間斷開繼電器輸出。 AB 相線電壓是儀表的電源，如果 A 相或 B 相缺相時，儀表不工作，繼電器將失電斷開，相當于缺相保護。
• 使用時勿忘接零線，顯示的電壓和過欠壓保護都是按相電壓來計算的。

DX340系列電源保護器主要技術指標

DX340系列電源保護器
