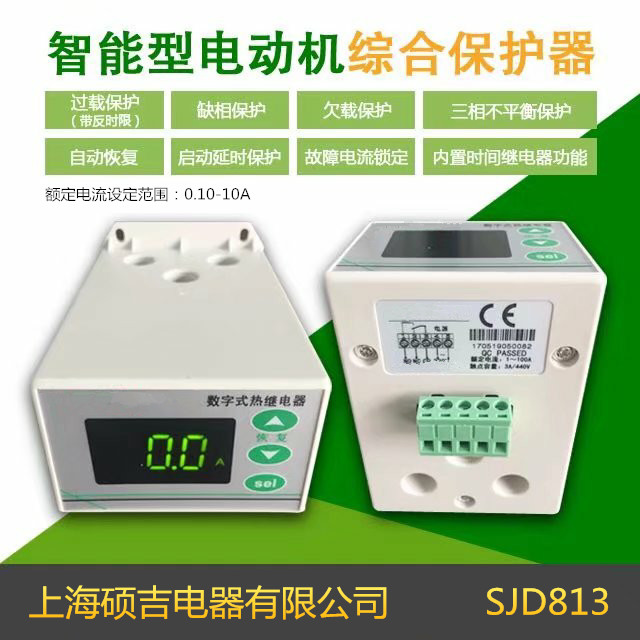

SJD813
智能數字式熱繼電器/電動機綜合保護器(定時限)0.10-10A
一、產品概述
SJD813
智能數字式熱繼電器
是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。
SJD813
智能數字式熱繼電器
采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。
二、主要功能
-
電流顯示
-
過載保護
-
欠載保護
-
缺相保護
-
三相不平衡保護
-
自動恢復
-
故障電流鎖定
-
內置時間繼電器功能
三、主要技術指標
|
指 標
|
參 數
|
單位
|
|
額定電流設定范圍
|
0.1～10.0
|
A
|
|
電流量程
|
15
|
A
|
|
電流測量精度
|
±1%
|
-
|
|
電源電壓
|
AC 220V
|
V
|
|
觸點容量
|
3A/440VAC（純阻性負載）
|
-
|
四、操作指南
正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
-
電動機額定電流值設置（整定電流）
長按“Sel”鍵2秒，顯示“設定”，用“”或“”鍵改變設定值（按住“”或“”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。
發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“
5
”或“
6
”鍵即可從保護鎖定狀態恢復。
在顯示電流的狀態下，長按“”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“”或“”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“”或“”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。
內部參數代碼如下表所示
：
|
類別
|
代碼
|
參數名稱
|
設定范圍
|
出廠 設定
|
單位
|
備注
|
|
過載保護類
|
F11
|
電動機額定電流
（整定電流）
|
0.1 –
10.0
|
3.0
|
A
|
這個參數可以直接長按Sel鍵設定
|
|
F13
|
定時限動作時間
|
0.1 – 60.0
|
3.0
|
秒
|
VJ-813只有定時限
|
|
欠載保護類
|
F14
|
欠載動作點
|
0 - 80
|
20
|
%
|
電流低于額定電流（F11）的設定百分比時，產生欠載告警
|
|
F15
|
欠載動作時間
|
0.1 – 60.0
OFF
|
OFF
|
秒
|
“OFF”表示關閉欠載保護功能
|
|
啟動類
|
F18
|
啟動時間
|
0.0 – 60.0
|
0
|
秒
|
啟動時用來避過過載保護
|
|
缺相和三相不平衡類
|
F21
|
三相不平衡動作點
|
1 – 50
|
20
|
%
|
|
|
F22
|
三相不平衡動作時間
|
0.1 – 60.0
OFF
|
5.0
|
秒
|
缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能
|
|
F23
|
缺相動作時間
|
0.1 – 60.0
OFF
|
2.0
|
秒
|
|
自動恢復類
|
F51
|
自動恢復次數
|
0 - 10
|
1
|
次
|
F51設為0表示不允許自動恢復;具體設置方法參見工作原理說明
|
|
F52
|
自動恢復間隔時間
|
0.1 – 99.9
|
15.0
|
分
|
|
F53
|
重復故障間隔時間
|
1 - 999
|
60
|
分
|
|
附加功能類
|
F61
|
上電延時
|
0 – 999
|
0
|
秒
|
通電若干秒后再吸合繼電器，相當于一個時間繼電器功能
|
|
F63
|
屏幕保護時間
|
0 – 300
|
0
|
秒
|
檢測到無電流后屏幕將關閉，0表示不啟用
|
|
測試類
|
F90
|
顯示產品型號和版本號
|
-
|
|
F92
|
廠家保留
|
-
|
|
F99
|
自檢
|
-
|
| |
End
|
退出設置狀態
|
-
|
五、基本工作原理
通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。
當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請?jiān)O(shè)置參數F15。
負載電流過小時，不進行欠載檢測，防止在電機斷電狀態產生誤動作。
三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。
負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因?yàn)榕及l(fā)性故障而長時間停機?？梢杂脜?shù)F51、F52、F53自由設定自動恢復的行為：例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“”鍵或斷電)。
如果不需要自動恢復功能，只要將F51設為0。
如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

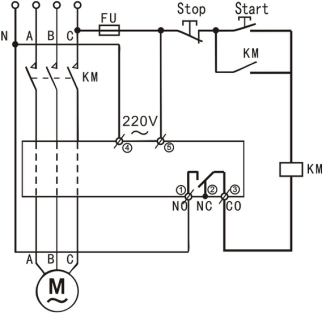

- 1.如圖所示，電動機的三根相線分別穿過A、B、C三個孔。
-
2.NO為內部繼電器常開點，NC為常閉點，CO為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、欠載、缺相、三相不平衡等故障時，繼電器釋放，斷開電動機電源。
