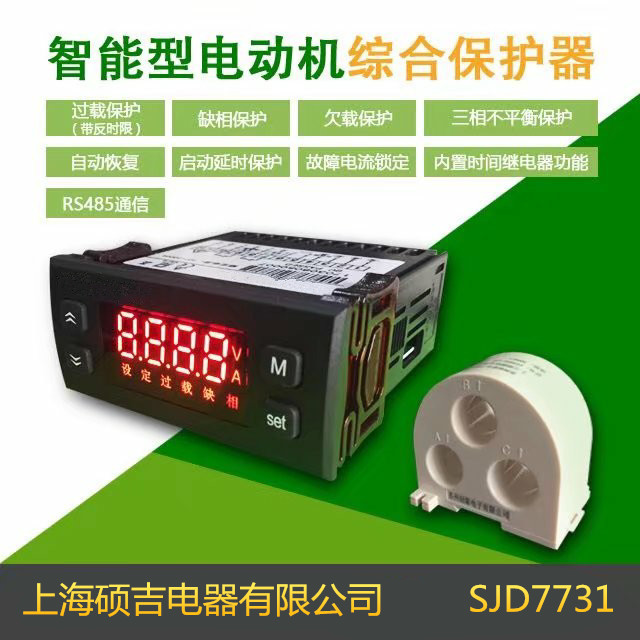

SJD7731智能數字式熱繼電器/電動機綜合保護器(定時限)10-1000A   一、產品概述

         SJD7731智能數字式熱繼電器 是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD7731數字式熱繼電器 采用數字處理技術，數碼管顯示，分體式設計，通過外置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當發生上述故障時，接觸器繼電器斷開，切斷電動機電源，同時告警繼電器閉合。

二、主要功能

• 電流顯示 ● 自動恢復
• 過載保護 ● 故障電流鎖定
• 缺相保護 ● 內置時間繼電器功能
• 三相不平衡保護

三、主要技術指標

四、操作指南

• 查看A、 B 、 C 三相電流

正常工作時顯示的是三相平均電流，按 “ Set ”鍵可以切換顯示 A 、 B 、 C 三相電流。發生過載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0 ）。

• 電動機額定電流值設置

長按“ Set ”鍵 2 秒，數碼管顯示“設定”，用“ 5 ”或“ 6 ”鍵改變設定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“ Set ”鍵退出設置狀態。

• 告警（保護）狀態恢復

發生告警時，會在顯示屏上閃爍顯示“過載”、“缺相”、“ IbA ( 三相不平衡 ) ”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復。

• 參數設置

在顯示電流的狀態下，長按“ M ”鍵 5 秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“ F xx ”，其中 xx 是兩位數字，表示參數代碼。用“ 5 ”或“ 6 ”鍵可選擇參數代碼，按“ Set ”鍵則顯示該參數代碼對應的參數值，這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置，設置完成后按“ Set ”鍵退出設置狀態。設置過程中按“ M ”鍵表示放棄，退出但不保存設置值。
內部參數代碼如下表所示：

五、基本工作原理

• 電流檢測

通過外置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。

• 過載保護

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數 F13 ），接觸器繼電器斷開，切斷電動機電源，同時告警繼電器閉合。即過載動作時間是固定的。

• 三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。   當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數 F22 ）時，接觸器繼電器斷開，切斷電動機電源，同時告警繼電器閉合，數碼管顯示 IbA 。   負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。

• 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數 F23 設定，一般這個時間比三相不平衡動作時間（參數 F22 ）要短。   負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

• 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因?yàn)榕及l(fā)性故障而長時間停機?？梢杂脜?shù) F51 、 F52 、 F53 自由設定自動恢復的行為：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：發生故障停機后，過 15 分鐘自動恢復（ F52=15 ），這樣可以重試 3 次 (F51=3) ，如果故障重復發生 3 次以上，并且重復故障的間隔時間短于 60 分鐘 (F53=60) ，則鎖定在停機狀態，則需要人工恢復 ( 按“ 5 ”鍵或斷電 ) 。   如果不需要自動恢復功能，只要將 F51 設為 0 。

• 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，接觸器繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數 F61 設定，這時數碼管顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。

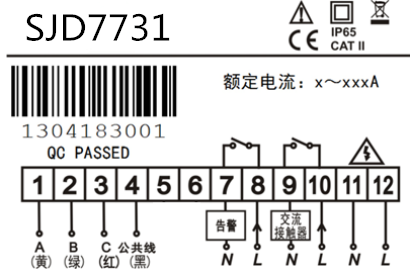

六、接線與安裝圖

• 接線時必須和本司提供的互感器配套使用。
• 電動機的三根相線分別穿過互感器附件A、 B 、 C 三個孔。
• 端子1-4分別接互感器上黃、綠、紅、黑四根引線。
• 端子7-10為兩組內部繼電器輸出，正常工作時 7 、 8 斷開， 9 、 10 閉合（如果啟用了時間繼電器功能，則延時吸合，見參數 F61 ），當發生故障時， 9 、 10 斷開， 7 、 8 閉合，切斷電動機電源。
• 建議開孔尺寸：71× 29mm 。
