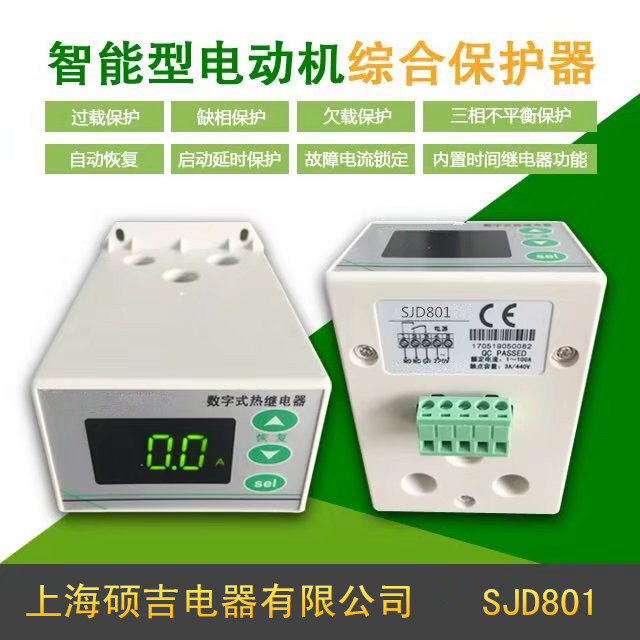

SJD801智能數字式熱繼電器/電動機綜合保護器1-100A(定時限)

一、產品概述

SJD801智能數字式熱繼電器 是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。SJD801智能數字式熱繼電器采用數字處理技術，高亮度 LED 顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。

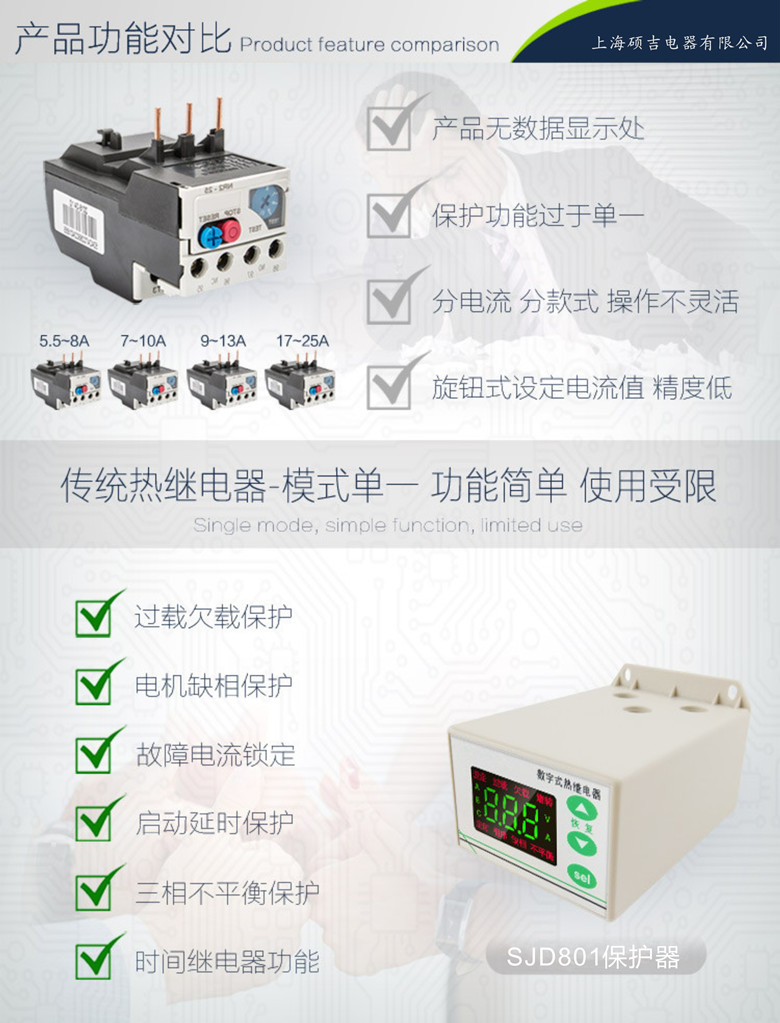

二、主要功能
1. 1. 過載保護 ● 缺相保護
  2. 欠載保護 ● 自動恢復
  3. 啟動延時保護 ● 故障電流鎖定
  4. 三相不平衡保護 ● 內置時間繼電器功能
三、主要技術指標

指標	規 格
額定電流設定范圍	1～100A
電流測量精度	±1%
電源電壓	默認AC 220V（以產品標簽為準）
觸點容量	3A/440VAC（純阻性負載）

四、操作指南
1. 查看 A 、 B 、 C 三相電流

正常工作時顯示三相平均電流，按 “ Sel ”鍵可以切換顯示 A 、 B 、 C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0 ）。

1. 電動機額定電流值設置（整定電流）

長按 “ Sel ”鍵 2 秒，顯示“設定”，用“ 5 ”或“ 6 ”鍵改變?cè)O(shè)定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“ Sel ”鍵退出設置狀態。

1. 告警（保護）狀態恢復

發生故障告警時，會在顯示屏上閃爍顯示故障原因，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按 “ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突。也可給保護器重新上電來恢復。

1. 參數設置

在顯示電流的狀態下，長按 “ 5 ”鍵 5 秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“ F xx ”，其中 xx 是兩位數字，表示參數代碼。用 “ 5 ”或“ 6 ”鍵可選擇參數代碼，按“ Sel ”鍵則顯示該參數代碼對應的參數值，這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置。設置完成后再按“ Sel ”鍵，回到顯示參數代碼狀態。 內部參數代碼如下表所示 ：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
過載類	F11	電動機額定電流（整定電流）	1.0 – 100	20.0	A	這個參數可以直接長按Sel鍵設定
過載類	F13	定時限動作時間	0.1 – 60.0	3.0	秒	過載時間可調
欠載類	F14	欠載動作點	0 – 80	20	%	見“基本工作原理”
欠載類	F15	欠載動作時間	0.1 – 60.0 OFF	OFF	秒	“OFF”表示關閉該保護功能
啟動類	F18	啟動時間	0.0 – 60.0	0.0	秒	啟動時用來避過過載預警
缺相和三相不平衡類	F21	三相不平衡動作點	1 – 50	20	%	見“基本工作原理”
	F22	三相不平衡動作時間	0.1 – 60.0 OFF	5.0	秒	“OFF”表示關閉該保護功能
	F23	缺相動作時間	0.1 – 60.0 OFF	2.0	秒	“OFF”表示關閉該保護功能
自動 恢復類	F51	自動恢復次數	0 – 10 UNL	0	次	“UNL”表示無限自動恢復
	F52	自動恢復間隔時間	0.1 – 99.9	15.0	分鐘	見“基本工作原理”
	F53	重復故障間隔時間	1 – 999	60	分鐘	見“基本工作原理”
附加功能類	F61	上電延時	0 – 999	0	秒	見“基本工作原理”
附加功能類	F63	屏幕保護時間	0 – 300	0	秒	無電流時將關閉屏幕，0表示不啟用
測試類	F90	顯示產品型號和版本號	-
	F92	廠家保留	-
	F99	自檢	-
	End	退出設置狀態	-

五、基本工作原理
1. 電流檢測

保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。

1. 過載保護

當負載電流超過額定電流（參數 F11 ），并且持續時間達到設定的過載動作時間時（參數 F13 ），繼電器斷開，切斷電動機電源。

1. 欠載保護

當負載電流低于設定點（參數 F14 ），并且持續時間達到設定的欠載動作時間時（參數 F15 ），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請?jiān)O(shè)置參數 F15 。

1. 啟動延時

對于重載啟動，可能會因?yàn)閱?dòng)時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（ F18 ），保護器會在若干秒內暫時屏蔽過載保護。

啟動延時必須在啟動時間（ F18 ）不為 0 的時候起作用。

1. 三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數 F21 ），并且持續時間大于三相不平衡動作時間（參數 F22 ）時，繼電器斷開，切斷電動機電源。

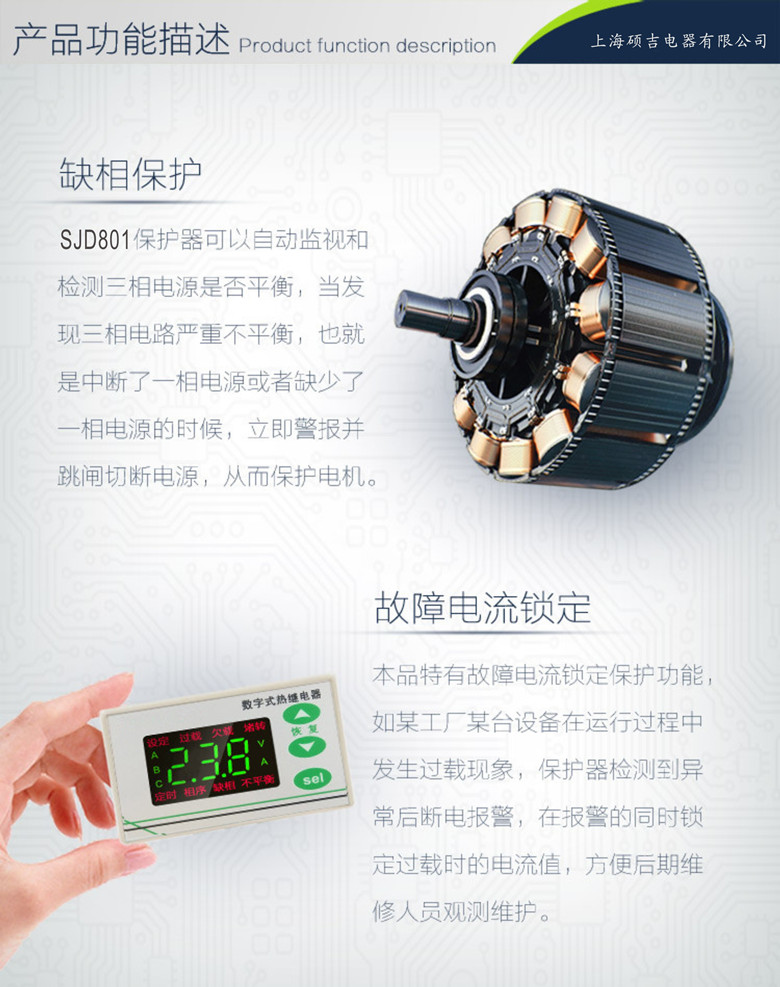

1. 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于 50% 時，認為缺相。缺相動作時間（ F23 ）一般比三相不平衡動作時間（參數 F22 ）設定得要短。

1. 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因?yàn)榕及l(fā)性故障而長時間停機?？梢杂脜?shù) F51 、 F52 、 F53 自由設定自動恢復的行為：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：發生故障停機后，過 15 分鐘自動恢復（ F52=15 ），這樣可以重試 3 次 (F51=3) ，如果故障重復發生 3 次以上，并且重復故障的間隔時間短于 60 分鐘 (F53=60) ，則鎖定在停機狀態，需要人工恢復。

此功能默認關閉，使用時需確保安全，自動恢復時與星三角沒有沖突。

1. 時間繼電器功能

如果通過設定參數 F61 啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數 F61 設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。

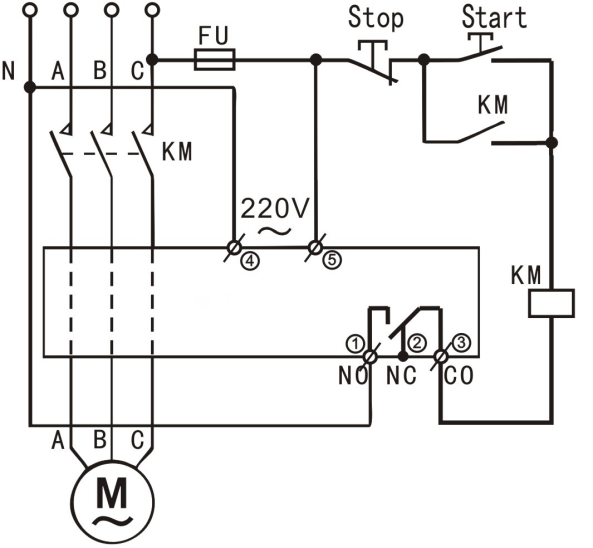

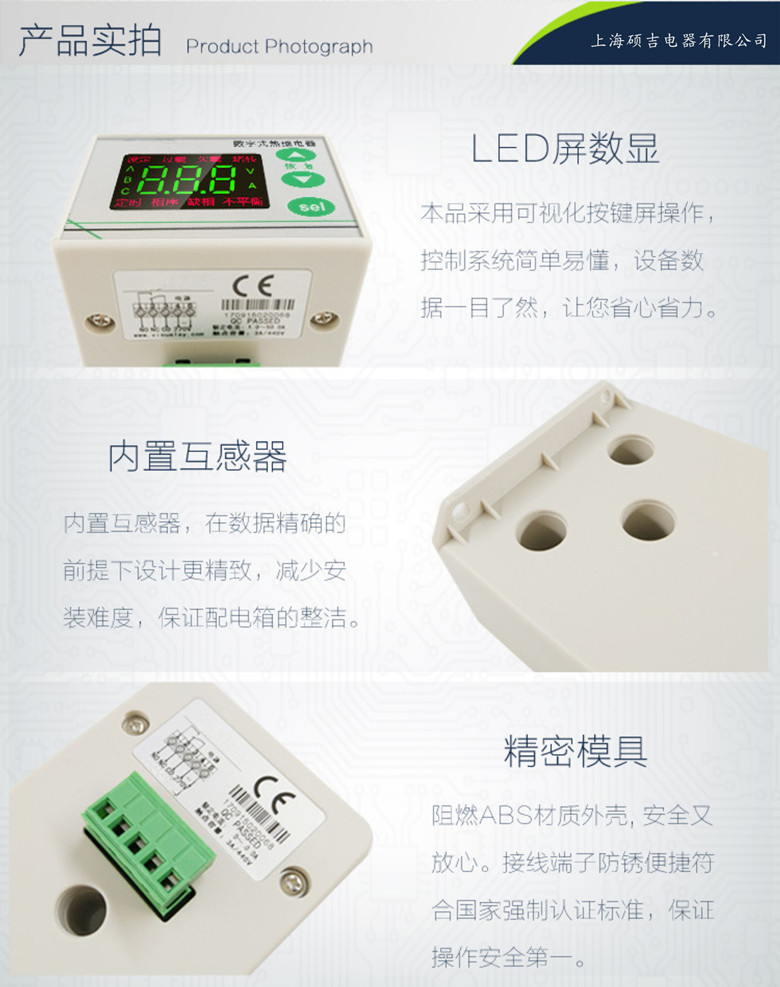

六、接線與安裝

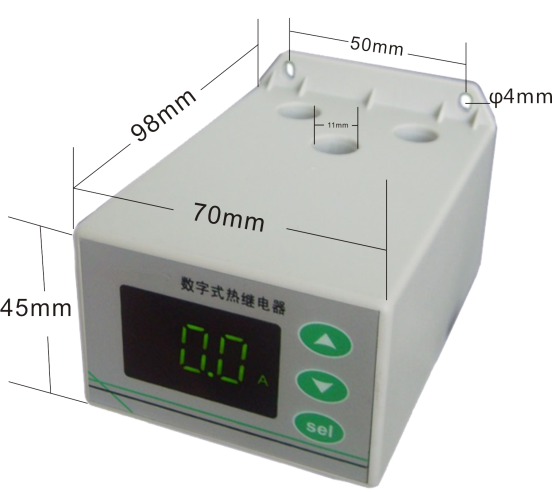

SJD801智能數字式熱繼電器/電動機綜合保護器 SJD801智能數字式熱繼電器外形尺寸

NO 為內部繼電器常開點， NC 為常閉點， CO 為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態， 1 、 3 斷， 2 、 3 通。通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數 F61 ）， 1 、 3 通， 2 、 3 斷，控制接通電動機電源。當檢測到電動機出現故障時，繼電器釋放，斷開電動機電源。
