用電動機保護器代替熱繼電器在水泥行業的應用

    三相異步電動機在水泥行業有很廣泛應用，加強電動機管理，降低電動機燒毀率，對降低生產成本，確保設備高效運轉起著一定作用。過去，一般采用熱繼電器對電動機進行保護，隨著電子技術發展，電動機保護的電器元件不斷更新?lián)Q代，且性能穩定、可靠，靈敏度高。

1、 電動機常見故障

    電動機除了轉子及外圍設備故障，主要是定子繞組故障。引起定子繞組故障有內部和外部2種原因，內部原因表現為斷路、匝間短路和接地3種，斷路常發生在端部、元件接頭處或引出線附近；外部原因有接觸故障、電動機引出線及外部接線脫落引起的斷相，還有設備物料涌堵、軸承卡死或其它原因引起過電流而使定子繞組燒毀等。我廠以前在全部使用老式電動機保護元件時，曾對全年燒毀電動機情況作了統計，統計顯示，全年燒毀電動機198臺，過流占47.5%，斷相44.4%，匝間短路占5%。傳統電動機控制電路中，一般采用自動空氣開關來分?jǐn)嚯娐泛突芈范搪繁Ｗo(hù)。而斷相和過電流故障主要依靠電動機保護器。

熱繼電器保護功能的不足：

1) 功耗大。電動機主回路運行電流直接流過熱繼電器，功耗很大，發熱嚴重。在維修中，曾不止一次遇到過由于熱繼電器發熱嚴重，塑料基殼變形而引起三相主回路短路，引發二次故障。

2) 設定很難達到準確，動作誤差大。熱繼電器的動作值設定是機械式的，調節誤差大。過流保護是通過電流流過其內部的熱敏金屬片引起變形來實現。動作精度差，受外部環境溫度、粉塵、導線截面和接觸電阻等因素影響大。

3) 熱繼電器反時限特性單一。該特性是由其自身結構和金屬片材質決定的。

4) 斷相保護功能差。熱繼電器對電動機斷相故障反映不靈敏，維修中常遇到熱繼電器雖動作，但電動機已燒毀的情況。

2 、采用電動機保護器對電動機的有效保護

    我們選用SJD-YD系列電動機保護器代替熱繼電器作為電動機保護元件。我們選用SJD-YD系列電動機保護器分別適用于功率1~5KW、5~25KW、22~45KW、45~90kw、110~185kw、200kw~300kw、300kw~400kw的電動機，經過幾個月的使用，SJD-YD系列電動機保護器動作可靠、靈敏，因此在以后的電路改造中陸續采用SJD-YD系列電動機保護器。此SJD-YD系列電動機保護器的外形尺寸和熱繼電器相差不多，控制線路變更不大，支持AC220V或AC380V的交流工作電源。

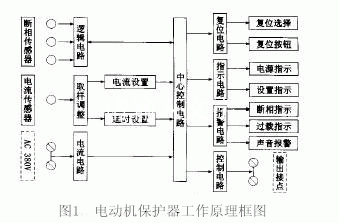

其工作原理見圖1。

    該系統采用4只內置電流互感器對電動機電流檢測。其中，斷相與過流采樣系統相互獨立。當供電線路缺相( 或斷相)時，斷相傳感器所感應的信號通過邏輯門電路處理后輸入中心控制電路，經過2S 的延時，中心控制電路輸出控制信號，使內置繼電器動作，輸出觸點斷開，從而使交流接觸器線圈釋放，電動機供電被切斷。

    當電動機過流(過載) ，電動機主回路電流大于過流調節旋鈕設定值時，電流采樣信號經與電流設定值比較，輸入中心控制電路，再由指示電路驅動設置指示燈閃亮。當過載時間達到設定值時，中心控制電路輸出信號使內置繼電器動作，輸出觸點斷開，電動機供電被切斷。

2.1 特點

1)故障信號采用穿孔式電流取樣，和主回路脫離，避免發熱。

2) 增加了延時范圍0~99s電流整定，解決了設定保護電流和動作時限配合問題，使用者能夠根據設備的具體情況，靈活選用延時設定值。

3) 因?qū)嘞喙收喜扇—?dú)立的取樣信號系統，使電動機保護器能在(2±0.5)s時限內準確、迅速動作而保護電動機。

4) 智能化，能正確判斷故障，顯示故障代碼并保持故障記憶，方便維修人員檢查維修。

2.2 注意事項

1) 電動機保護器的整定電流在按要求設定投入使用后，應加強管理，穩定運行后最好不要在隨意更改，并定期做好維護保養。

2) 復位按鈕最好應處在“手動”位置，因選擇自動復位時，延時3min自動復位，若電動機因故障動作，不利于崗位人員或維修人員查找故障，如果在“手動”位，只有按復位按鈕方可復位，這樣，能提醒維修人員將故障原因查清，避免誤操作。

3 、使用效果

表1是水泥磨庫底配料Y112M-4，4KW電動機4臺，2000年3月至2001 年3月使用老式電動機保護元件和2001年4月至2002年4月改用SJD-YD系列電動機保護器后，電動機在正常設定值下并未燒毀，從而節省了企業的電動機維修費用。
