SJD-YD電動機保護器主要功能

    1 、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。

    2 、保護功能：過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。

3 、顯示功能： A 、 B 、 C 三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。

4 、遠傳功能：具有 4-20mA 標準電流輸出信號， 20mA 對應設定的額定電流值。

5 、通訊功能：通過 RS485 串行通訊與計算機可構成 256 臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。

6 、追憶功能：可存儲近期電機所發生的三次故障原因，并可按數字鍵取出最后一次電機發生的故障代號，再按一次顯示前一次故障代號。

  SJD-YD電動機保護器遠程通訊協議

·Rs485口，半雙工。

·主從式通訊，即從機根據主機的命令作出應答，保護器作為從機。

·選用自定義協議，波特率9600bps，奇偶不校驗，8位數據位，1位停止位。ASCⅡ碼發送。

主設備發送命令：

例（1）：從機地址為21，命令停機：

主設備發：5BH；30，30，32，31；32，32；5DH開始；地址；功能碼；結束。[002122]

要求讀從機當前數據，從機回送數據

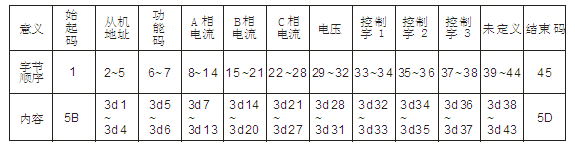

控制字節說明：

控制字節 1 ： 00 電機停機狀態。 10 電機啟動狀態。

控制字節 2 ： 01 電機故障：過流。 02 電機故障：堵轉。 04 電機故障：不平衡。 08 電機故障：斷相。 10 電機故障：電壓欠壓。 20 電機故障：電壓過壓。 40 電機故障：短路。 80 電機故障：漏電。

控制字節 3 ： 00 電機未跳閘。 08 電機故障已跳閘。

未定義： 6 位備用。

例（ 2 ）：從機地址 0021 ，要示求讀取當前數據：

主設備發： 5BH ； 30 ， 30 ， 32 ， 31 ； 30 ， 30 ； 5DH 。開始；地址；功能碼；結束。 [002100]

從設備回： 5BH ； 30 ， 30 ， 32 ， 31 ； 30 ， 30 ； 30 ， 30 ， 31 ， 35 ， 2E ， 34 ， 33 ；開始［； 地址 ；功能碼； A 相電流： 0015.43 （ A ）； 30 ， 30 ， 31 ， 32 ， 2E ， 33 ， 34 ； 30 ， 30 ， 31 ， 33 ， 2E ， 34 ， 35 ； B 相電流： 0012.34 （ A ）， C 相電流： 0013.45 （ A ） 30 ， 32 ， 33 ， 31 ； 31 ， 30 ； 30 ， 30 ； 30 ， 30 ；電壓： 231V 電機已啟動；未故障； 未跳閘 30 ， 30 ， 30 ， 30 ， 30 ， 30 ； 5DH

備用 6 位； 結束］ （共 45 位）

3. 要求讀取設置值（舉例說明）：

例（ 3 ）：從機地址 0021 ，要求讀取設置值；

主設備發： 5BH ； 30 ， 30 ， 32 ， 31 ； 34 ， 34 ； 5DH 。開始；地址：功能碼；結束。 [002144]

從設備回： 5BH ； 30 ， 30 ， 32 ， 31 ； 34 ， 34 ； 3X ， 3X ， 2EH ， 3X ， 3X

開始 [ ； 地址 ；功能碼； 額定電流； XX.XX （或 XXX..X ）；

30 ， 3X ； 3X ， 3X ； 3X ， 3X ； 30 ， 3X ；

過流曲線（ 01~05 ）；啟動時間（ 00~99 ） 不平衡（ 00%~99% ）；堵轉（ 03~08 ）

30 ， 3X ， 3X ， 3X ； 30 ， 3X ， 3X ， 3X ； 30 ， 3X ， 3X ， 3X ；

漏電（ 0000~0999 ）； 欠壓（ 0000~0999 ）；過壓（ 0000~0999 ）；

30 ， 3X ， 3X ， 3X ， 30 ， 30 ， 30 ， 30 ， 30 ， 30 ， 30 ， 30 ： 5DH

自啟動時間（ 0000~0999 ）； 備用 8 位； 結束 ] （共 45 位）。

4. 要求修改設置值（在電機停機狀態才可以設置）：

例（ 4 ）：從機地址 0021 ，要求修改設置值：

主設備發： [002155XX.XX0XXXXX0X0XXX0XXX0XXX0XXX00000000]

轉換為 ASC Ⅱ碼： 5BH ； 30 ， 30 ， 32 ， 31 ； 35 ， 35 ； 3X ， 2EH ， 3X ， 3X 開始 [ ； 地址 ；功能碼；

額定電流： XX.XX （或 XXX.X ）； 30 ， 3X ； 3X ， 3X ； 3X ， 3X ； 30 ， 3X ；

過流曲線（ 01~05 ）；啟動時間（ 00~99 ）；不平衡（ 00%~99% ）；堵轉（ 03~08 ） 30 ， 3X ， 3X ， 3X ； 30 ， 3X ， 3X ， 3X ； 30 ， 3X ， 3X ， 3X ；

漏電（ 0000~0999 ）；欠壓（ 0000~0999 ）；過壓（ 0000~0999 ）；

30 ， 3X ， 3X ， 3X ； 30 ， 30 ， 30 ， 30 ， 30 ， 30 ， 30 ， 30 ； 5DH

自啟動時間（ 0000~0999 ）； 備用 8 位 結束 ] （共45位）。
  電動機保護器通訊功能：通過 RS485 串行通訊與計算機可構成 256 臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。
