電動機的幾種保護方式

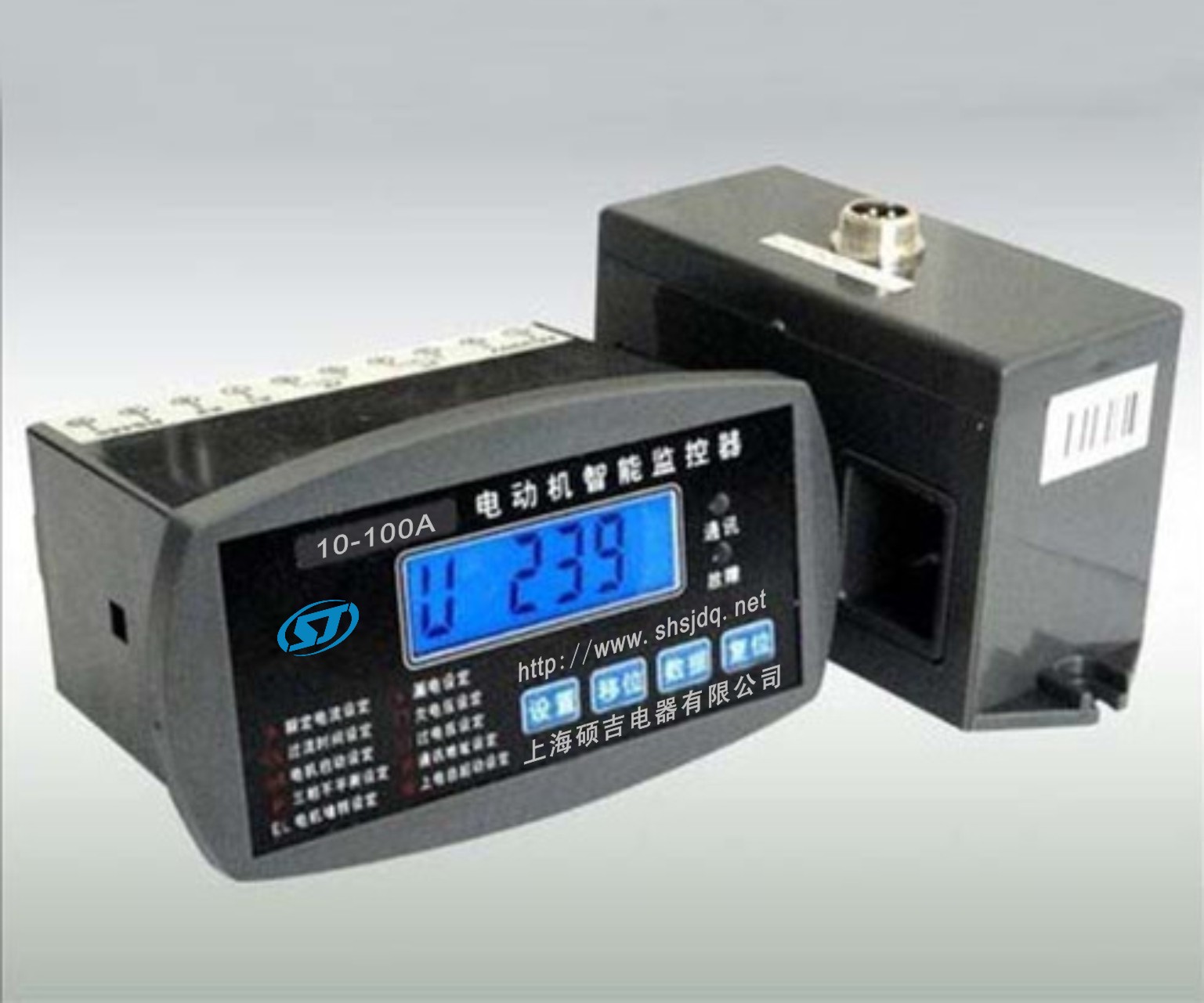

電動機應裝設短路保護和接地故障保護，并應根據具體情況分別裝設過載保護、斷相保護及低電壓保護等的電動機保護器。

一、電動機的短路保護與接地故障保護

1、每臺交流電動機應分別裝設相間短路保護和接地故障保護。當符合下列條件時，數臺電動機可共用一套短路保護電器和接地故障保護電器。

a、總計算電流不超過20A，且可以無選擇地切換時。

b、工藝上要求必須同時啟停的一組電動機，不同時切斷將危及人身設備安全時。

2、電動機的短路保護器件宜采取熔斷器或低壓短路器的瞬動過電流脫扣器，必要時可采用帶瞬動元件的過電流繼電器。保護器件的裝設應符合下列規定：

a、短路保護兼作接地故障保護時，應在每個不接地的相線上裝設。

b、僅作相間短路保護時，熔斷器應在每個不接地的相線上裝設，過電流脫扣器或繼電器應至少在兩相裝設。

c、當只在兩相上裝設時，在有直接電氣聯系的同一網絡中，保護器應裝設在相同的兩相上。

3、當電動機的短路保護器件滿足要求時，應兼作接地故障保護。在TN系統中的末端線路，通常采用一套短路和接地故障保護電器完成這兩種功能。

二、電動機的過載保護

1、電動機過載保護的裝設應符合下列規定：

a、運行中容易過載的電動機、啟動或自啟動條件困難而要求限制啟動時間的電動機，應裝設過載保護。額定功率大于3kW的連續運行的電動機宜裝設過載保護；但斷電將導致比過載損失更大時，不宜裝設過載保護，或使過載保護動作于信號。

b、短時工作或斷續周期工作的電動機，可不裝設過載保護，但運行中可能堵轉時，應裝設保護電動機堵轉的過載保護

2、過載保護器件的動作特性應與電動機的過載特性相配合。過載保護器件宜采用熱繼電器或反時限特性的過載脫扣器，也可采用反時限過電流繼電器。有條件時可采用溫度保護或其他適當保護。

三、電動機的斷相保護

1、電動機斷相保護的裝設應符合下列規定：
a、連續運行的三相電動機當采用熔斷器保護時，應裝設斷相保護；當采用低壓斷路器保護時，宜裝設斷相保護；低壓斷路器兼作電動機控制電器時，可不裝設斷相保護。
b、短時工作或斷續周期工作的電動機或額定功率不超過3kW的電動機，可不裝設斷相保護。

2、斷相保護器件宜采用斷相保護熱繼電器也可采用溫度保護或?qū)Ｓ玫臄嘞啾Ｗo(hù)器件。

四、電動機的低電壓保護

1、電動機的低電壓保護的裝設應符合下列規定；

a、按工藝或安全條件不允許自啟動的電動機，或?yàn)楸ＷC重要電動機自啟動而需要切斷的次要電動機，應裝設低電壓保護。次要電動機宜裝設瞬時動作的低電壓保護。不允許自啟動的重要電動機，應裝設短延時的低電壓保護，其時限可取0.5-1.5s。

b、需要自啟動的重要電動機，不宜裝設低電壓保護，但按工藝或安全條件在長時間停電后不允許自啟動時，應裝設長延時的低電壓保護，其時限可取9-20s。

2、低電壓保護器件宜采用低壓斷路器的欠電壓脫扣器或接觸器的電磁線圈，必要時可采取低電壓繼電器和時間繼電器。

當采用電磁線圈作低電壓保護時，其控制回路宜由電動機主回路供電，如由其他電源供電時，則主回路失壓時應自動斷開控制電源。

對于不裝設低電壓保護或裝設延時低電壓保護的重要電動機，當電源電壓中斷后在規定時間內恢復時，其接觸器應維持吸合狀態或能重新吸合。
