電機保護器類型與選型方法

購買電動機保護器時，如何選型？

    選用電機保護裝置的目的，既能使電動機充分發揮過載能力，又能免于損壞，而且還能提高電力拖動系統的可靠性和生產的連續性。同時選擇保護裝置時，必須考慮幾個互相矛盾的因素，即可靠性、經濟性、結構簡單、操作、維護方便等。 在能滿足保護要求的情況下首先考慮最簡單保護裝置，只有當簡單的保護裝置不能滿足要求時，或?qū)ΡＷo(hù)特性提出更高要求時，才考慮應用復雜的保護裝置。

    理想的電動機保護器不是功能最多，也不是所謂最先進的，而是應該最實用的。

    那么何為實用呢？實用應滿足可靠、經濟、方便等要素，具有較高的性能價格比。那么何為可靠呢？可靠首先應滿足功能的可靠，如過電流、斷相功能必須對各種場合、各種過程、各種方式發生的過電流、斷相均能可靠的動作。其次自身的可靠（既然保護器是保護別人的，尤其應具有很高的可靠性）必須具有對各種惡劣環境的適應性穩定性、耐久性。

   經濟性：采用先進的設計、合理的結構，專業化、規模化的生產，降低產品成本，給用戶帶來極高的經濟效益。

   方便性：必須在安裝、使用、調整、接線等方面，至少應類同于熱繼電器，盡可能的更簡易方便。 也正因?yàn)榇?，有關專家早已預言為了簡化電子式電機保護裝置，應設計并采用不帶供電變壓器（無源化）的設計方案，并使用半導體〔如可控硅）代替有觸點的電磁執行元件。這樣，就有可能制造出由最少量元件組成的保護裝置。

   有源必定會帶來不可靠，一個正常工作需工作電源，另一個斷相時，必定會失去工作電源，這是個根本無法克服的矛盾。另外需長期通電，容易受電網電壓波動，大電流沖擊的影響，自身的故障率會大幅度的提高，同時增加體積、成本，需考慮電源電壓等級，造成了使用的不方便。所以電機保護行業以有源、無源作為技術進步的里程碑。作為用戶，選擇時也應首先考慮無源化的產品。

一、與電動機保護器選型有關的條件：


    電機保護的選型存在著電動機與保護器二者怎樣合理配用關系，以下提供幾個與保護有關的條件、因素，為用戶如何選型保護器時提供參考。

    1、電機方面：要先了解的型號規格、電動機功能特性、防護型式、額定電壓、額定電流、額定功率、電源頻率、絕緣等。這些內容基本能給用戶如何正確使用和維護及選型保護器提供了參考依據。

    2、環境條件：主要指常溫、高溫、高寒、腐蝕度、震動度、風沙、海拔、電磁污染等。

    3、電動機用途：主要指拖動機械設備要求特點，如風機、水泵、空壓機、車床、油田抽油機等不同負載機械特性。

    4、控制系統方面：控制模式有手動、自動、就地還是集中遠程控制、單機組獨立運行，還是生產線連鎖自動化程序等工作運行。啟動方式有直接、降壓、星三角、頻敏變阻器、變頻器、軟起動等啟動方式。

    5、其他方面：用戶對現場生產監護管理是比較隨意性還是嚴謹性，非正常性的停機對影響生產的嚴重程度等。

    與保護器的選用有一定相關因素的還有很多，如安裝位置、連接線路及系統用電器配合等，但主要是電動機工作條件變異和控制的改變對生產影響程度，根據上述的實際工作條件要求和實際變化，對保護器進行合理選型和調整。

二、低壓電動機保護器的常見類型

    1、普通型：結構比較簡單，整定電流值設定采用電位器旋鈕或拔碼開關操作，電路一般采用模擬式，動作保護曲線采用反時限或定時限工作特性。主要功能以突出過載、缺相（三相不平衡）堵轉等故障保護，故障類型采用指示燈顯示，運行電量采用數碼管顯示。

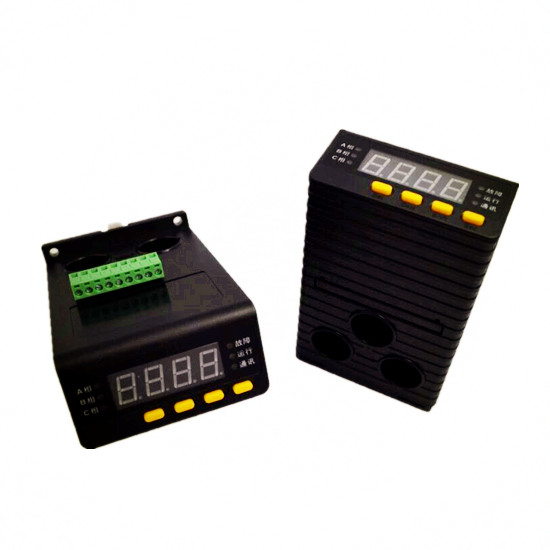

    2、數字監控型：保護器內部電路運用單片機，實現電動機智能化綜合保護，集保護、測量、通訊、顯示為一體。整定電流采用數字設定，通過操作面板按鈕來操作，用戶可以根據自己實際使用要求和保護情況在現場自行對各種參數修正設定，采用數碼管作為顯示窗口，由于數碼管顯示的信息不夠豐富，此類保護器界為中高檔。

    3、智能監控中文漢顯型：與上述數字監控型相比，更具有完善功能特征，人化性的配置。(電工技術之家 www.dgjs123.com)此類產品對各種參數、狀態、信息直接在操作面板單元上中文漢顯液晶顯示，使界面更直觀醒目，能支持多種通訊協議，如ModBUS、ProfiBUS等，滿足諸多啟動方式，查看多種信息管理記錄等等。此類保護器在目前市場上屬于高檔類型。

    4、專用型：結構特征、基本保護功能、電路控制模式等大致和普通型及數字監控型相同，只是保護器內部電路輸出控制接線方法不同，以突出專用控制為主，如風機、水泵、車床、抽油機等。

三、保護器類型在電動機工作條件下的選擇

    1、對于工作條件要求不高、操作控制簡單，監護、管理比較隨意，停機對生產影響不大的單機獨立運行電動機，可選用普通型保護器，因普通型保護器結構簡單，在現場安裝接線、替換、操作簡單、方便，具有性價比高等特點。

    2、對于工作條件要求很高，安全性和連續性又很關鍵的，而自動化程度高，且需要專人控制、監護、管理，需組網監控的MCC系統中，應選用中高檔或高檔的保護器。

    3、對于那些負載特點比較特殊，輕、重載交替頻繁的電動機，為達到保護控制、顯示監控雙重目的應選用專用型保護器。

四、保護器主電流的接線方式選擇

    主電流接線方式分為：

    1、一次穿芯式（也可以利用外圍電流互感器二次回路）

    2、接線柱式（也可以利用外圍電流互感器二次回路）

    3、直接插入式
    一次穿芯式接線方便安全，避免了因接線柱接觸不良引起接觸電阻發熱。電動機額定電流值在5A以上，一般都可以選用一次穿芯接線。
直接插入接線方式接線方便，特別對于那些空間小、適合安裝位置的情況下，選用插入式保護器可以與接觸器輸出主觸頭直接相接。

五、電動機保護器整定電流范圍的選擇

    為了適應不同功率電動機的選配，保護器基本上都設有一定的電流調節范圍，在選用保護器時，根據電動機額定電流值盡可能選擇整定電流范圍中間區域的值。

六、電動機保護器的工作電源選擇

    工作電源主要是供保護器內部電路工作，無需工作電源型除外，工作電源等級一般分為：AC380V，220V，110V，36V。對于工作電源選擇無特殊要求，因它是獨立供電單元，用戶只要根據電動機控制回路電壓等級來選擇。
