總結以前的工作,低壓電動機保護設計
點擊次數：1321 發布時間：2018/8/2 21:57:37

低壓電動機保護的設計資料

    低壓電動機保護控制器是一種集保護、監視、計量、控制于一體的動控制器。適用于380V低壓電動機，可以實現4遙功能，適合用于組成配電自動化監控系統。應用于低壓電動機保護、電動機控制、電氣參數監測。

總結以前的工作,低壓電動機保護設計

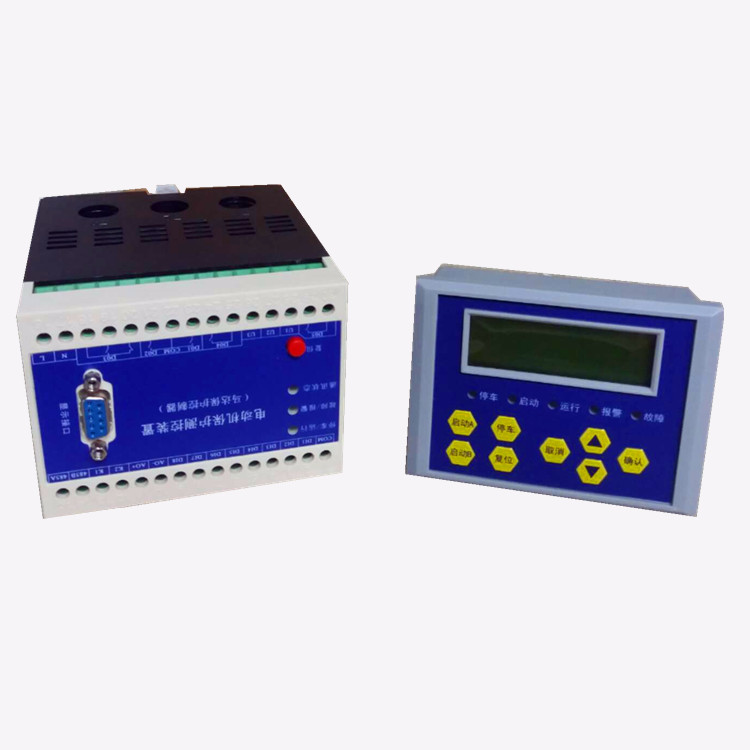

圖1-1 成品圖

    硬件模塊分為三大部分，一個是CPU控制模塊，一個是POWER模塊，還有一個是AD采樣模塊。之所以，一般的電力儀表這么設計，主要是考慮多PCB板的抗干擾，起隔離作用。所以很多的電力設備，不管其他部分如何，電源都是單獨的一塊PCB。下面這個方案考慮到體積關系，把AD采樣和POWER放在一起，雖然節約了體積和設計難度。但是，這么一來，對PCB布板的要求就大大提高了，因為電力設備很多都需要過苛刻的4000V快速脈沖群。

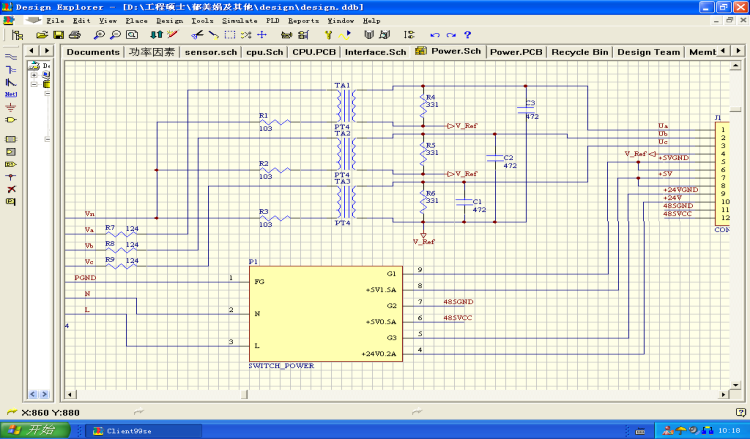

    圖1-3是POWER模塊的原理圖，左邊一側端子分別有VA，VB，VC，VN，和L，N，G。分別代表三相電壓和設備供電電源。采用的是三相四線制，如圖1-2。三相接PT互感，外加二路5V1.5A和24V0.2A供電電源組合成POWER板的接口，通過接插件和其他硬件模塊互連。這種方案個人認為不是最佳，畢竟強干擾源應該單獨成一個模塊，電壓互感PT和電流互感CT采樣模塊應該避免和電源在一塊PCB上。



                             A相                  B相

                                總結以前的工作,低壓電動機保護設計  N相

                                        C相

圖1-2

總結以前的工作,低壓電動機保護設計圖1-3
