電動機保護器的常見應用

點擊次數：1321 發布時間：2018/7/23 20:24:00

1、SJD-YD系列電動機保護器簡介

電動機保護器通過內部各相電流互感器檢測電機的運行信號，由信號處理模塊對電機可能出現的故障類型進行辨識、分析和處理。SJD-YD系列電動機保護器通過電磁感應取樣電機運行信號，同時獲得工作電源，其工作原理如圖1所示。

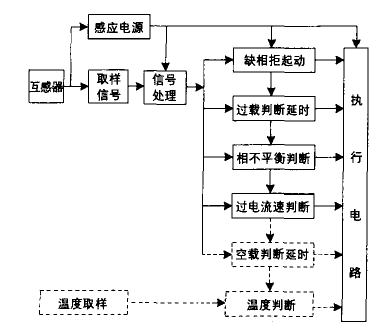

圖1 SJD-YD系列電機保護器工作原理框圖噓線部分可為選擇功能塊)

SJD-YD系列電動機保護器能對電機斷相起動、斷相運行、相不平衡、過載、堵轉等故障實現全面可靠保護，包含單相電機保護器和三相電機保護器。依據復位方式不同，它又分為手動復位和自動復位，其中手動復位式產品可提醒用戶在重新起動電機前先確認故障已被排除。

SJD-YD系列電動機保護器優點:

(l)無需外接工作電源，節能環保。

(2)安全可靠，使用壽命長。

(3)電流可調整范圍寬，配套性好。兒系列電機保護器只需7檔就可履蓋0.5~200A的電流范圍。

(4)分辨率達mA(毫安)級，動作準確。

(5)智能化保護，可根據不同故障分別執行相應的動作。如出現缺相故障時，SJD-YD系列電機保護器能阻止電機起動或在3秒內切斷電機工作電源;電機過載時，還有分級設定的反時限特性，過載越嚴重，則保護動作時間越短。

(6)性能穩定、可靠性高，很好地解決了“電流整定線性不穩定”、“整定位置漂移”等問題。

2、常見應用

以SJD-YD系列電動機保護器為例，介紹電動機保護器的常見應用。

(1)取代金屬熱繼電器。SJD-YD系列電動機保護器的外型、安裝尺寸和電氣接口都與傳統JR系列熱繼電器相同，因此用戶能在保持現有電機控制系統不變的情況下，對熱繼電器進行升級換代。另外，SJD-YD系列電動機保護起動器以SJD-YD系列電機保護器為核心部件，其外型、使用方法與傳統磁力起動器相同，但電動機保護功能更全面、壽命也更長。

(2)溫度保護加強型電機保護器。SJD-YD系列溫度保護加強型電機保護器可同時采集電機運行信號和繞組溫度，對電機的保護更加可靠、準確，即使是對頻繁起動、通風不良、高溫下運行的電機也能進行有效保護。

(3)電機負載繼電器。SJD-YD系列電動機保護器作為負載繼電器可與其它元件組成自動控制系統。當電機負載超過設定值后，保護器及時(或延時)輸出動作信號;而當負載低于設定值后，保護器及時(或延時)復位。根據用戶實際需要，其動作及時性可由毫秒級提高到毫微秒級。

(4)電流繼電器。在SJD-YD系列動電機保護器基礎上開發的電流繼電器分為過電流繼電器和欠電流繼電器2種:過電流繼電器可應用于發電設備、變壓器和輸電線路的過負荷和短路保護線路中;欠電流繼電器可對行車、起重機等的起升階段進行保護，防止吊鉤快速下滑而引發事故。

(5)電機故障保護和空載自?？刂啤２捎脦?ldquo;電機空載判斷”功能的電動機保護器，用戶無需改動電機的現有控制系統就能同時實現電機的故障保護和空載自停控制。這種電動機保護器已經廣泛應用于供水排污系統、冶金建筑行業的輸送系統等無人“時時值守”的電機運行場所，也可用于對現有設備的“防呆”改造，防止設備長時間空轉情況的發生。

(6)變頻器“一對多”電機控制系統。通過合理選用變頻器，由1臺變頻器集中控制多臺電機是可以實現的，但由于此時變頻器的過電流保護定值必須設定為所有電機額定電流之和，因此無法保護單臺電機。為避免單臺電機的燒毀，每臺電機都需要單獨配置電機保護裝置。

(7)與軟起動器配套—旁路保護。為延長軟起動器的壽命，避免電網諧波污染，減少不必要的發熱損耗，通常軟起動器在起動結束后退出，電機轉為直接投網運行，因此軟起動器在電機運行時不起保護作用。為避免電機在運行時出現缺相、過載、堵轉等故障，可選配性能穩定、精度高的電機保護器。

(8)其它。在電機保護器的基礎上，可派生出電壓保護器和電壓繼電器等其它產品。根據實際需要，用戶還可以開發出除電機保護外的其它用途，如取代電動閥門的力矩開關，對機械設備的過力矩保護以及空壓機失油等機械故障的保護。

3、結束語

電動機保護器因具有很強的可擴充性，能滿足各種電機保護和控制需要，已廣泛應用于機床、機械設備和開關控制柜。目前，許多機電設備在設計開發階段，就已直接選用電動機保護器。
