電動機綜合保護器采用先進的微機技術與高性能的集成芯片，整機功能強大、性能優越。測試精度高，線性度好，分辨率高，整機抗干擾能力強，保護動作可靠。三相電流值，電壓值及各類故障代號，顯示于LED、LCD上、直觀清晰。穩定性好，長期工作無須維護。

　　電動機綜合保護器作用

　　電動機保護器的作用是給電機全面的保護，在電機出現過流、欠流、斷相、堵轉、短路、過壓、欠壓、漏電、三相不平衡、過熱、軸承磨損、定轉子偏心時，予以報警或保護的裝置。

　　電機綜合保護器接法及原理

　　電動機保護器由三相電流互感器、檢測、放大、延時、調整電路和執行繼電器組成。檢測電路檢測到電流互感器感應的電流缺相或大于設定值時，經放大器放大，使繼電器動作。繼電器觸頭串接于接觸器線圈供電回路中，繼電器動作后使接觸器斷電，起到保護電機作用。延時電路用于避開電機起動電流，其時長可調。調整電路用于根據被保護電機工作電流精確設置動作電流。

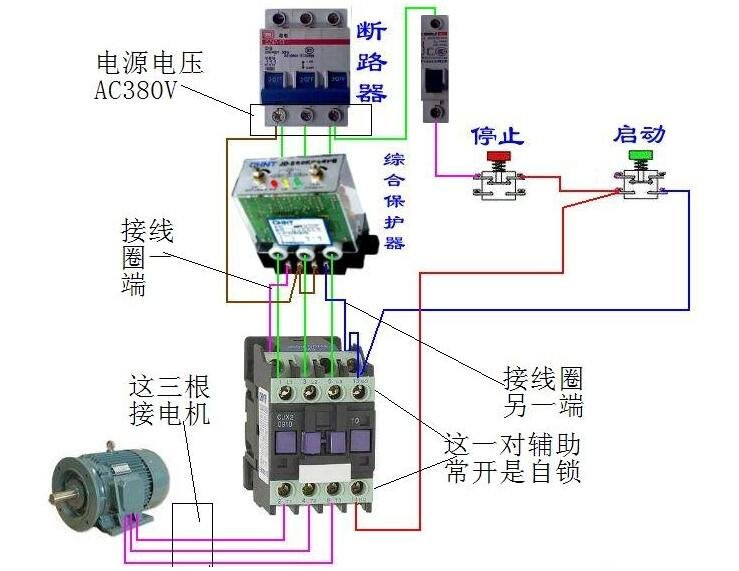

　　電動機保護器接線圖

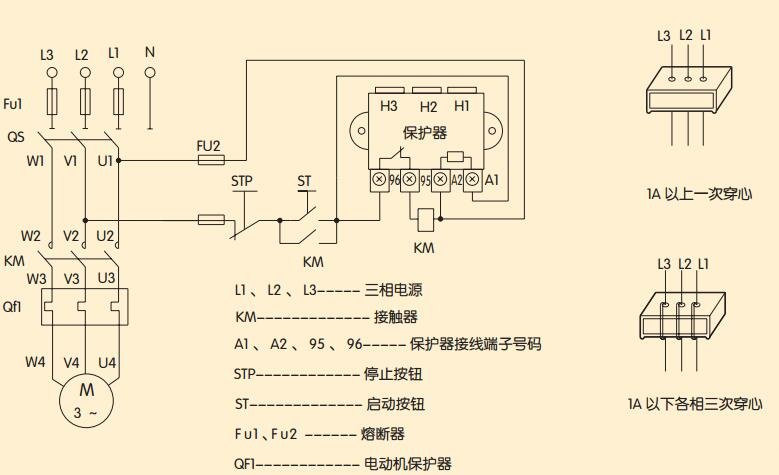

　　交流接觸器和JD-5電動機綜合保護器的接線方法

　　電機綜合保護器怎么調

　　有兩個電位器，一個是調節電流，一個是調動作時間，先把時間調長一點再，啟動電機，把電流調到過載指示不亮的時候就行了，再把時間調成你想調定的值就可以。

　　步驟：

　　1、過電流保護設定方法：把面板上的撥動開關撥至設定位置，調整電流調節電位器使電流顯示器數字為該電動機的額定電流值，再把開關撥到運行位置，此時顯示器上的數字為該電動機的工作電流。

　　2、啟動延時設定方法：全壓啟動可調至最小，總之啟動延時時間要根據用戶設備需要自行調整。

　　3、復位方法：當電機發生故障跳閘后，故障指示燈亮，保護裝置處于記憶狀態，按下面板上復位健方可復。
