幾乎在所有使用電氣的機械和裝置中都使用繼電器,繼電器根據功能可以分為單穩繼電器、雙穩繼電器(閉鎖繼電器)、棘輪繼電器、插入式繼電器、定時繼電器、電機繼電器、熱繼電器等。
今天分享以一個熱繼電器的功能、使用方法,安裝流程等教程,有很朋友說熱繼電器安裝的過程中,非常困難,下面小匯就以熱繼電器實物為例演示一下安裝方法。
首先我們看什么是熱繼電器,熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。熱繼電器由發熱元件、雙金屬片、觸點及一套傳動和調整機構組成。

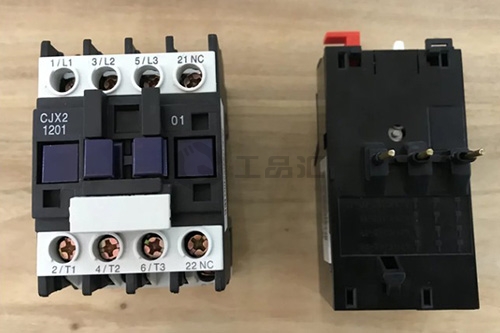

我們來看下圖的這個熱繼電器,它的三個主觸點,其中有兩個是可以撥動的,安裝過程中首先對比一下角度,松開接觸器上面的觸點,盡量松的大一些。
往下看熱繼電器有個卡勾,接觸器上面有個卡槽。
安裝是時候一定要先先安裝卡勾,掛上之后再安裝主觸點,對準角度,如果安裝的過程中空間過小不方便如此操作就把下面的卡勾去掉,這時候安裝就方便多了。
大家看這個安裝好的,根據情況選擇安裝方法。熱繼電器安裝的方向、使用環境和所用連接線都會影響動作性能,安裝時應引起注意。
